Re: Schema

Messagepar alain2933 » 01 Déc 2023, 10:50

Je ne comprends plus tellement ton souci de sélecteur... :?

- Pour mettre un sélecteur direct il faut tenir compte du décrochement nécessaire induit par le cache du carter d'alternateur. Il me semble que c'était le sélecteur de la 450 qui allait. A confirmer.

- Question commande de sélection, je ne pense pas que le ressort puisse être en cause s'il est entier. Il est robuste et très rigide, d'ailleurs au montage s'il saute il faut retourner l'atelier pour le retrouver ! Ce sont plutôt les petits éléments qui pêchent. Par exemple j'avais un problème de montée et de descente des vitesses : bloquées en 3ème à la montée et impossibles à redescendre sauf à appuyer comme un malade. Il m'a fallu longtemps pour m'apercevoir que la rondelle entre la vis de fixation (côté ressort) et la fourchette était trop épaisse. C'était une rondelle de vis de pression du plateau d'embrayage et vis bloquée, la fourchette coinçait. Parfois aussi il y a des bavures sur la fourchette ou les entretoises sont marquées.

- Enfin si les cannelures de l'axe de sélection sont nazes et bien change l'axe ce sera plus simple. Il se sort facilement une fois l'embrayage déposé et doit se trouver en occasion vu le nombre de moteurs dépiautés.

didierc
Messages : 142
Enregistré le : 08 Jan 2023, 15:47
LOCALISATION : Luceau

Re: Schema

Messagepar didierc » 01 Déc 2023, 11:12

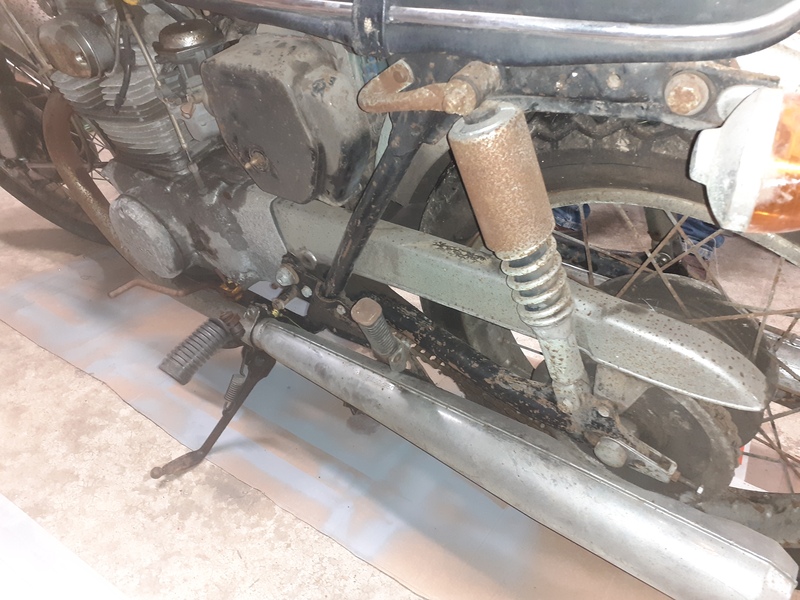

Voilà une photo pour dire que je suis parti de loin :lol:
Sur celle ci on voit le carter de couronne et le fameux selecteur :roll:

Avatar de l’utilisateur
Tiger.09
Messages : 3587
Enregistré le : 01 Juin 2015, 00:04
LOCALISATION : Ariège & Yvelines

Re: Schema

Messagepar Tiger.09 » 01 Déc 2023, 12:20

remarque ce sélecteur avait le mérite de (bien) fonctionner :lol:
et c'est vrai que tu es parti de 'achement loin :shock:

didierc
Messages : 142
Enregistré le : 08 Jan 2023, 15:47
LOCALISATION : Luceau

Re: Schema

Messagepar didierc » 05 Déc 2023, 16:36

Bonsoir
Bon ai redemonte le mécanisme de sélection
Et remonte précautionneusement car il’y avait quelques imperfections au premier montage,donc ça va mieux maintenant plus qu a resoudre le problème selecteur
Sinon qyelqu un à t il’en images le réglage allumage
Merci

Avatar de l’utilisateur
DIALMAX
Messages : 6023
Enregistré le : 20 Mar 2020, 07:35
LOCALISATION : bourbonnais
Contact :

Re: Schema

Messagepar DIALMAX » 05 Déc 2023, 17:02

Sur le rotor d'alterno il a des repères : T PMH droit, LT PMH gauche, F point d'allumage droit et LF point d'allumage gauche , donc le rupteur droit s'ouvrir précisément au repère F et le rupteur gauche précisément au repère LF .

https://dialmaxjr.blogspot.com/
Bien heureux les fêlés car ils laissent passer la lumière

didierc
Messages : 142
Enregistré le : 08 Jan 2023, 15:47
LOCALISATION : Luceau

Re: Schema

Messagepar didierc » 05 Déc 2023, 20:12

Merci

didierc
Messages : 142
Enregistré le : 08 Jan 2023, 15:47
LOCALISATION : Luceau

Re: Schema

Messagepar didierc » 19 Déc 2023, 11:20

Pour.l allumage ai un peu de mal
L écartement des rupteurs ça ça va
Ça se gate pour régler l avance bon je voudrais savoir si on se base sur la lettre F ou LF et si la platine peut coulisser derrière les rondelles reglage des culbus
En espérant être clair
Merci

Avatar de l’utilisateur
Mondialen
Messages : 1689
Enregistré le : 22 Mar 2020, 10:44
LOCALISATION : Bourbonnais

Re: Schema

Messagepar Mondialen » 19 Déc 2023, 12:02

L’ouverture des rupteurs doit se faire au repère "F" (cylindre droit) et "LF" (cylindre gauche) et normalement la plage de rotation de la platine support doit se limiter à la "largeur" des encoches avant d’être empêchée par les rondelles d’axes de culbus sinon il y a un problème ailleurs.
Apprenez et encouragez à apprendre les gestes qui sauvent.

Avatar de l’utilisateur
DIALMAX
Messages : 6023
Enregistré le : 20 Mar 2020, 07:35
LOCALISATION : bourbonnais
Contact :

Re: Schema

Messagepar DIALMAX » 19 Déc 2023, 12:13

Il faut désserrer le plateau d'allumage pour soit le faire tourner dans un sens ou l'autre ou aussi on peu jouer latéralement pour obtenir le bon réglage d'avance sur T et LT tout en ayant le bon écartement des rupteurs


Merde, t'a raison encore une connerie! allumage LF et LT, je vais être bon a mettre à la poubelle.
Modifié en dernier par DIALMAX le 19 Déc 2023, 13:41, modifié 1 fois.
https://dialmaxjr.blogspot.com/
Bien heureux les fêlés car ils laissent passer la lumière

Avatar de l’utilisateur
Mondialen
Messages : 1689
Enregistré le : 22 Mar 2020, 10:44
LOCALISATION : Bourbonnais

Re: Schema

Messagepar Mondialen » 19 Déc 2023, 12:17

Allumage sur L et LF, T et LT sont les PMH ;)
